Шкафы распределительные (ШР)

Область применения:
• в составе КТП (РУНН) на промышленных предприятиях;
• в установках собственных нужд подстанций, электростанций, котельных, насосных (ЩСН);
• для управления и защиты электродвигателей (ЩСУ);
• для главных распределительных щитов (ГРЩ) производственных и административных зданий;
• для вводно-распределительных устройств (ВРУ) производственных и административных зданий;
• для установки в РУ-0,4 кВ закрытых и модульных ТП.
Особенности конструкции:
Шкафы изготавливаются по проектным схемам и могут обеспечивать различные функции – распределение электроэнергии, сигнализацию, управление двигателями, измерение и учет электрических величин.

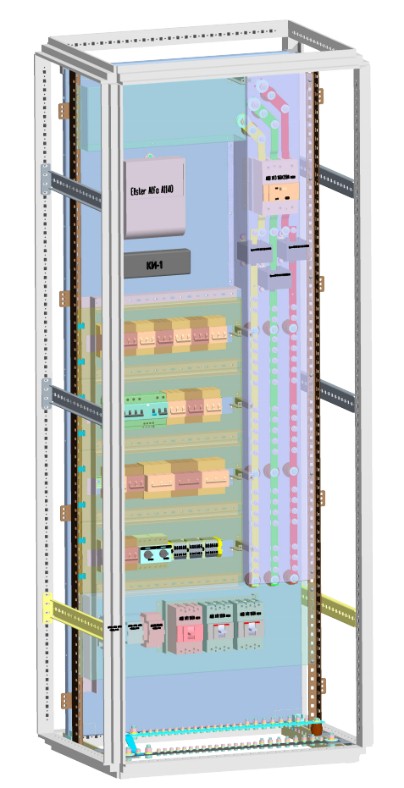

Основной конструкционной единицей ЩР является шкаф каркасного типа. В шкафах отсутствуют открытые токоведущие части. Все оборудование, размещенное в шкафах, защищено от случайного прикосновения фальшпанелями. Шкафы могут быть одно- или двухстороннего обслуживания. При этом все элементы легкодоступны для осмотра и ремонта.
Комплектация:
В шкафах ШР могут применяться коммутационные аппараты разного типа: выключатели-предо¬хранители, выключатели, компактные выключатели от ABB, ALSTOM, Moeller, Siemens, Schneider Electric, APATOR, EFEN и др., а так¬же российского производства.
