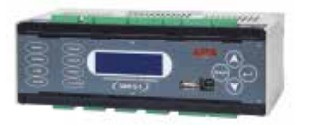

Система надзора аккумуляторной батареи типа SAN 5

Главной задачей системы надзора является выявление неисправностей подконтрольной АБ и локализация самой «слабой» ячейки системы. Упрощенной версией системы типа SAN 5-1 является система SAN 5-1.2, которая следит за симметрией напряжения АБ. Коммуникация с пользователем возможна как локальная, так и удаленная. Локальная система коммуникации представлена в виде ЖК-дисплея, отображающего:
 - состояния всех измеряемых величин и тревог, имеющих место в системе;
 - измерения параметров и тревог, записанных в буфере событий.
Дополнительно на переднюю панель устройства выведены светодиоды, указывающие на актуальное состояние системы и режим работы.

Удаленная передача измерений и тревог выполняется с помощью бинарных выходов или порта RS-485. Считывание данных с системы типа SAN 5 может производиться удаленно при помощи сотовой или стационарной телефонной связи, компьютерной или оптоволоконной сети.

Конфигурации и опции системы надзора SAN5
Система надзора АБ типа SAN 5 может быть приспособлена к различным техническим требованиям проекта, таким как:

• нестандартные величины номинальных напряжений АБ;
• нестандартные параметры питания, относящиеся к контролируемой АБ;
• любая скорость передачи данных, соответствующая стандарту EIA Standard RS-232;
• Расширенный диапазон рабочих температур, защита от агрессивных факторов окружающей среды и т.д.

Характеристики:
Производитель APS Energia
Мощность, Вт 12
Степень защиты IP 20
Высота, мм 70
Ширина, мм 225
Глубина, мм 110

Технические данные системы надзора SAN5:

• Номинальное напряжение постоянного тока группы или групп АБ 220/110/48/24 В DC
• Диапазон измерения напряжения АБ Ubat + 30% Ubat [В]
• Точность измерения напряжени <0.5 %
• Точность измерения тока батареи <1 %
• Диапазон измерения напряжения симметрии батареи 0-150 В DC
• Точность измерения напряжения симметрии батареи <1 %
• Диапазон измерения температуры -40÷100 ºC
• Точность измерения температуры 1 ºC
• Нагрузочная способность бинарных выходов 6 A, 250 В AC
• Скорость передачи RS-232 38400 б/с
• Изоляция на канале RS-232 2,5 кВ
• Скорость передачи RS-485 38400 б/с
• Изоляция на канале RS-485 2,5 кВ
• Тип канала RS-485 Двухпроводной
