Проектирование Цифровой подстанции основано на белорусских и международных нормах и стандартах:
1. СТП 33240.20.117-18 «Цифровые подстанции. Требования к проектированию»;
2. Международные стандарты серии IEC 61850 (МЭК 61850) «Сети и системы связи на подстанциях»;
3. IEC 61850-9-2-LE (МЭК 61850-9-2-LE) «Руководство по внедрению для цифрового интерфейса к измерительным трансформаторам с использованием IEC 61850-9-2. Международная группа пользователей UCA.»
В компетенцию проектировщика ЦПС входят 4 стадии проекта:
1. Аппаратные архитектурные решения.
2. SCD-файл подстанции.
3. Конструкторская документация на шкафы РЗА.
4. Эксплуатационная документация.
1. СТП 33240.20.117-18 «Цифровые подстанции. Требования к проектированию»;
2. Международные стандарты серии IEC 61850 (МЭК 61850) «Сети и системы связи на подстанциях»;
3. IEC 61850-9-2-LE (МЭК 61850-9-2-LE) «Руководство по внедрению для цифрового интерфейса к измерительным трансформаторам с использованием IEC 61850-9-2. Международная группа пользователей UCA.»
В компетенцию проектировщика ЦПС входят 4 стадии проекта:
1. Аппаратные архитектурные решения.
|

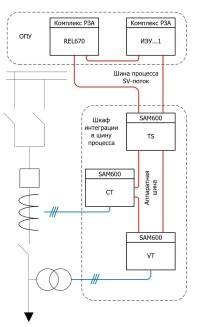

- структура шины процесса; - структура шины станции; - точки резервирования связи; - схемы гарантированного питания. |
2. SCD-файл подстанции.
|
- описание конфигурации подстанции (Substation Configuration Description); - описание информационной модели каждого отдельного устройства РЗА; - описание информационного обмена между устройствами. |
3. Конструкторская документация на шкафы РЗА.
|
- принципиальные схемы; - монтажные схемы; - спецификация оборудования; - общий вид и конструктив. |
4. Эксплуатационная документация.
|
- методика проверки установленной системы АСУ; - электрические и сетевые исполнительные схемы; - сводные таблицы сигналов и потоков; - протоколы РЗА и АСУ; - инструкции РЗА и АСУ. |
