В декабре 2018 года, в Островецком районе, введена в работу первая цифровая подстанция в РУП «Гродноэнерго» ПС-110 кВ «Юбилейная».
Компания ООО «Энергопромис» выступила в качестве Системного интегратора цифровой подстанции. В компетенцию компании вошел ряд инженерных задач:
1. Разработка архитектуры цифровой подстанции совместно с РУП «Белэнергосетьпроект»;
2. Наладка и проведение заводских проверок оборудования, задействованного в технологии «цифровая подстанция» (шкафы защит, шкафы интеграции, шкафы гарантированного питания, шкафы АСУ ТП);
3. Комплексная поставка оборудования (в том числе и на обратные концы линий связи);
4. Наладка и проверка на объекте цифровой подстанции;
5. Подготовка эксплуатационной документации в полном объеме, включая разработку методики испытаний системы АСУ ТП на цифровой подстанции.
6. Проведение технических семинаров для оперативного, ремонтного персонала.

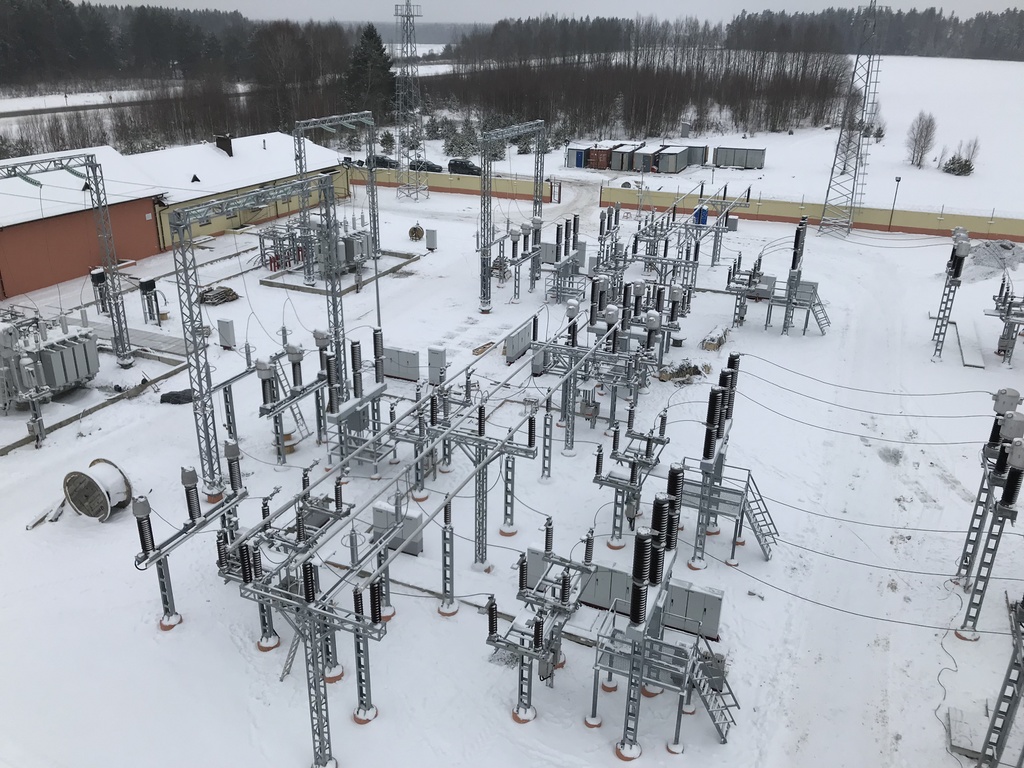

ПС-110 кВ «Юбилейная» выполнена в полном соответствии со всеми разделами стандарта МЭК 61850 (редакция 2) и является цифровой подстанцией с применением электромагнитных трансформаторов тока и напряжения.

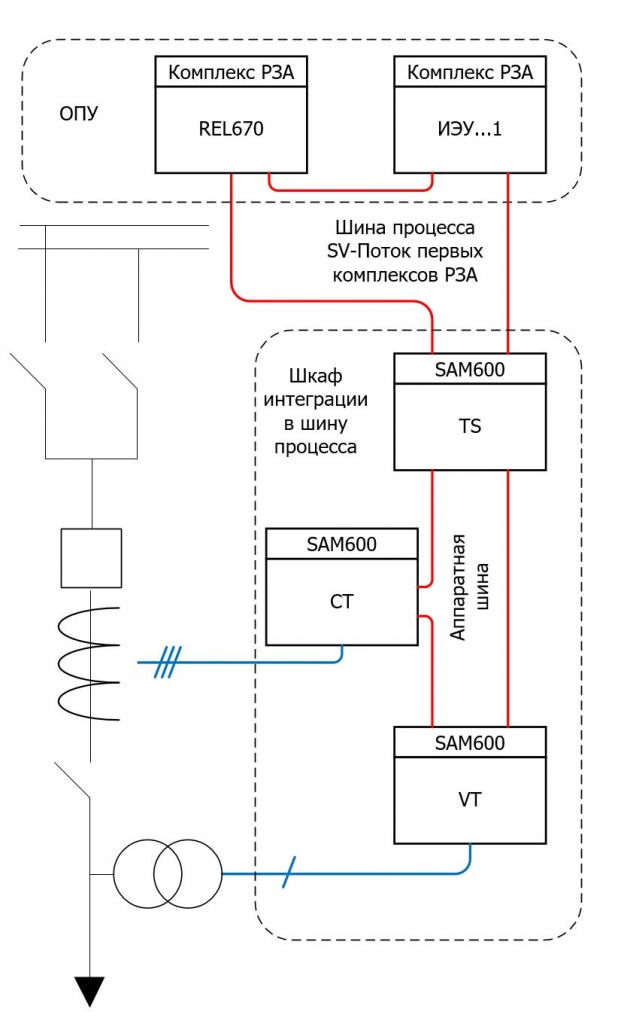

В соответствии с частью 9-2 LE стандарта МЭК 61850, на объекте организована шина процесса (process bus).

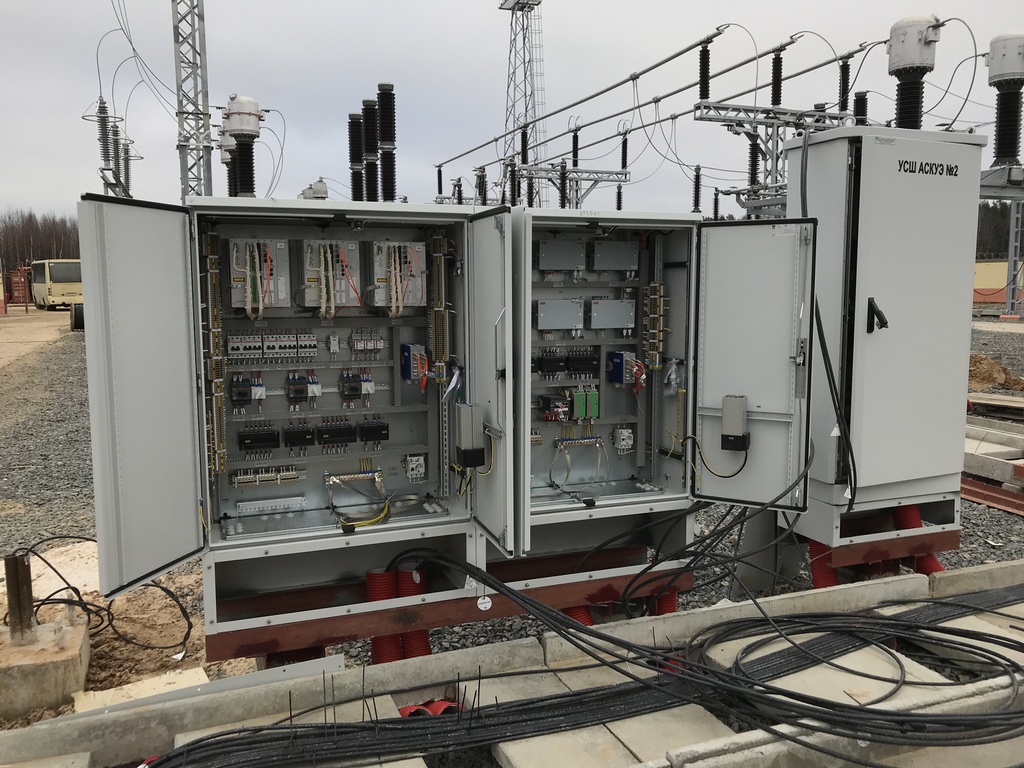

Шина процесса предназначена для передачи цифрового потока (SV-трафик) от объединительных модулей (merging unit), установленных в ячейках присоединений ОРУ-110 кВ, к устройствам РЗА (IED) семейства Relion®, установленных в шкафах ОПУ.

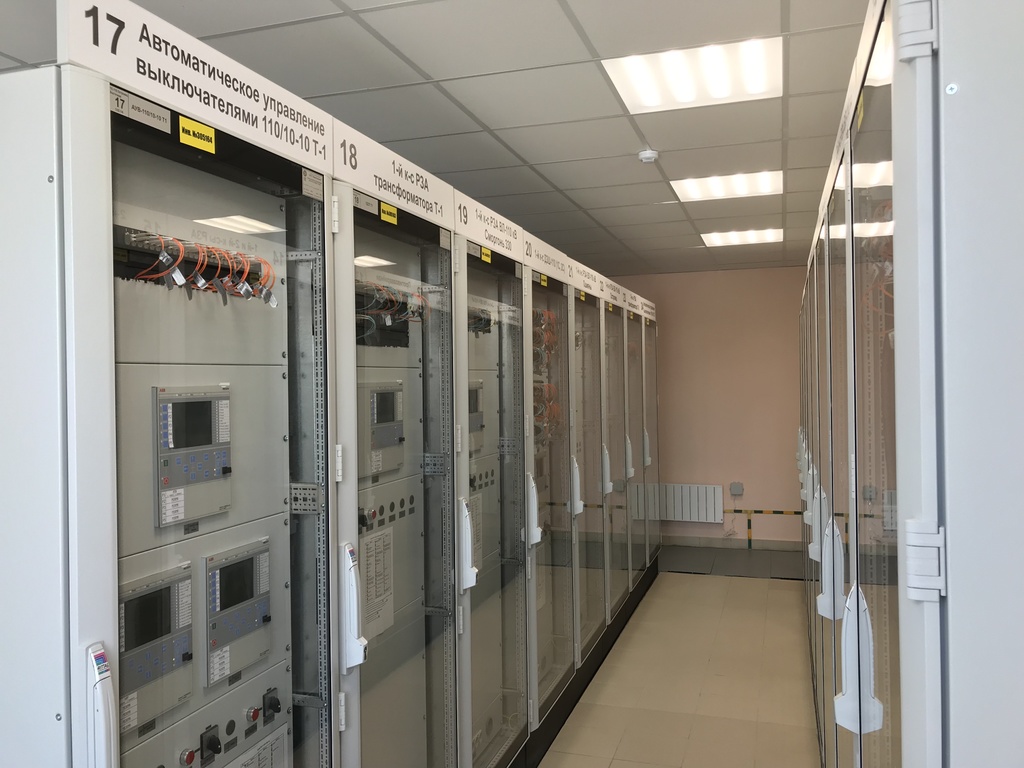

Шина станции (station bus) обеспечивает взаимодействие устройств РЗА разных присоединений между собой (GOOSE-трафик), а также обмен сигналами с системой АСУ ТП подстанции (MMS-трафик).
Сетевые требования надежности выполнены с использованием следующих протоколов резервирования:
1. HSR protocol использован в шине процесса (process bus);
2. PRP protocol использован в шине станции (station bus);
3. RSTP protocol использован в цепи измерительных преобразователей.
Ключевым компонентом АСУ является продукт МикроСКАДА, успешно зарекомендовавший себя на рынке Республики Беларусь.
Оперативное управление подстанцией интегрировано в иерархическую систему диспетчеризации филиала «Ошмянские электросети» РУП «Гродноэнерго». Протоколы связи защищены на аппаратном и программном уровнях в виде шлюзов связи и фаерволов.
ПС-110 кВ «Юбилейная» является первым в Республике Беларусь воплощением технологии «Цифровая подстанция» с открытым протоколом (open protocol), предусматривающим дальнейшее расширение подстанции с интеграцией новых устройств РЗА, поддерживающих МЭК 61850 (редакция 2), независимо от производителя.
