ПАРМА ТЕНЗОР-2

Описание

Измеритель параметров изоляции
Назначение

ПАРМА ТЕНЗОР-2 (мост переменного тока) предназначен для автоматических измерений:

· емкости и тангенса угла диэлектрических потерь высоковольтной изоляции конденсаторов, вводов, трансформаторов, а также жидких диэлектриков с использованием внешней меры емкости, как в лабораторных, так и в «полевых» условиях

· действующих значений первой гармоники тока и напряжения промышленной частоты

· угла фазового сдвига между сигналами, подаваемыми на входы прибора

· частоты сети

* Измерения могут проводиться по «прямой» и по «инверсной» (перевернутой) схеме.

* Выделяет вектор тока влияния, что позволяет обходиться без фазорегулятора источника испытательного напряжения или устройств компенсации тока влияния.



Дополнительные возможности

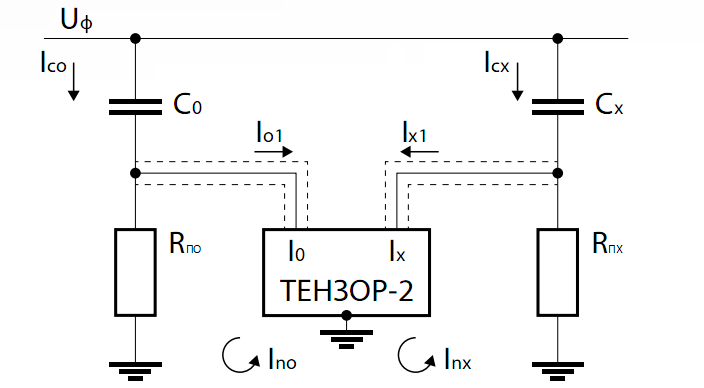

·  диагностика изоляции под рабочим напряжением при условии оснащения измерительных выводов высоковольтного оборудования специальными устройствами присоединения, обеспечивающими безопасность измерений

·  измерение коэффициента трансформации, потерь холостого хода и короткого замыкания

·  измерение комплексного сопротивления, в том числе сопротивления короткого замыкания

·  проведение векторных измерений на промышленной частоте

Отличительные особенности

·  в укомплектованном виде прибор представляет собой компактный, ударопрочный, герметично закрытый кейс

·  безопасное управление прибором (на расстоянии до 10 м) осуществляется с помощью пульта ДУ

·  габаритные размеры кейса (в закрытом виде): 365x295x170 мм (с открытой крышкой 460 мм)

·  масса - не более 13 кг

·  управление измерительным блоком прибора осуществляется по беспроводному интерфейсу Bluetooth при помощи пульта дистанционного управления

·  опционально работа с измерительным блоком может выполняться с использованием ПК

·  дальность управления измерительным блоком от пульта ДУ – не менее 10 м

Функции пульта ДУ

·  отображение на встроенном светодиодном графическом индикаторе всех вычисленных значений измеряемых параметров

·  выбор режима работы и запуск измерений

·  задание параметров и калибровочных коэффициентов для проведения измерений

·  выключение измерительного блока или перевод его в ждущий режим


СХЕМЫ ПОДКЛЮЧЕНИЯ

·  Режим измерения тангенса угла диэлектрических потерь по "прямой" схеме (без компенсации)

Парма Тензор-2

·  Режим измерения тангенса угла диэлектрических потерь по перевернутой схеме (без компенсации)
Парма Тензор-2
·  Режим измерения коэффициента трансформации
Парма Тензор-2
·  Режим измерения мощности и импенданса
Парма Тензор-2
·  Режим измерения диэлектрических потерь с компенсацией помех общего вида
Первый этап измерений
Второй этап измерений

Парма Тензор-2
Третий этап измерений + расчетный результат
Парма Тензор-2
·  Режим измерения диэлектрических потерь с компенсацией токов влияния
